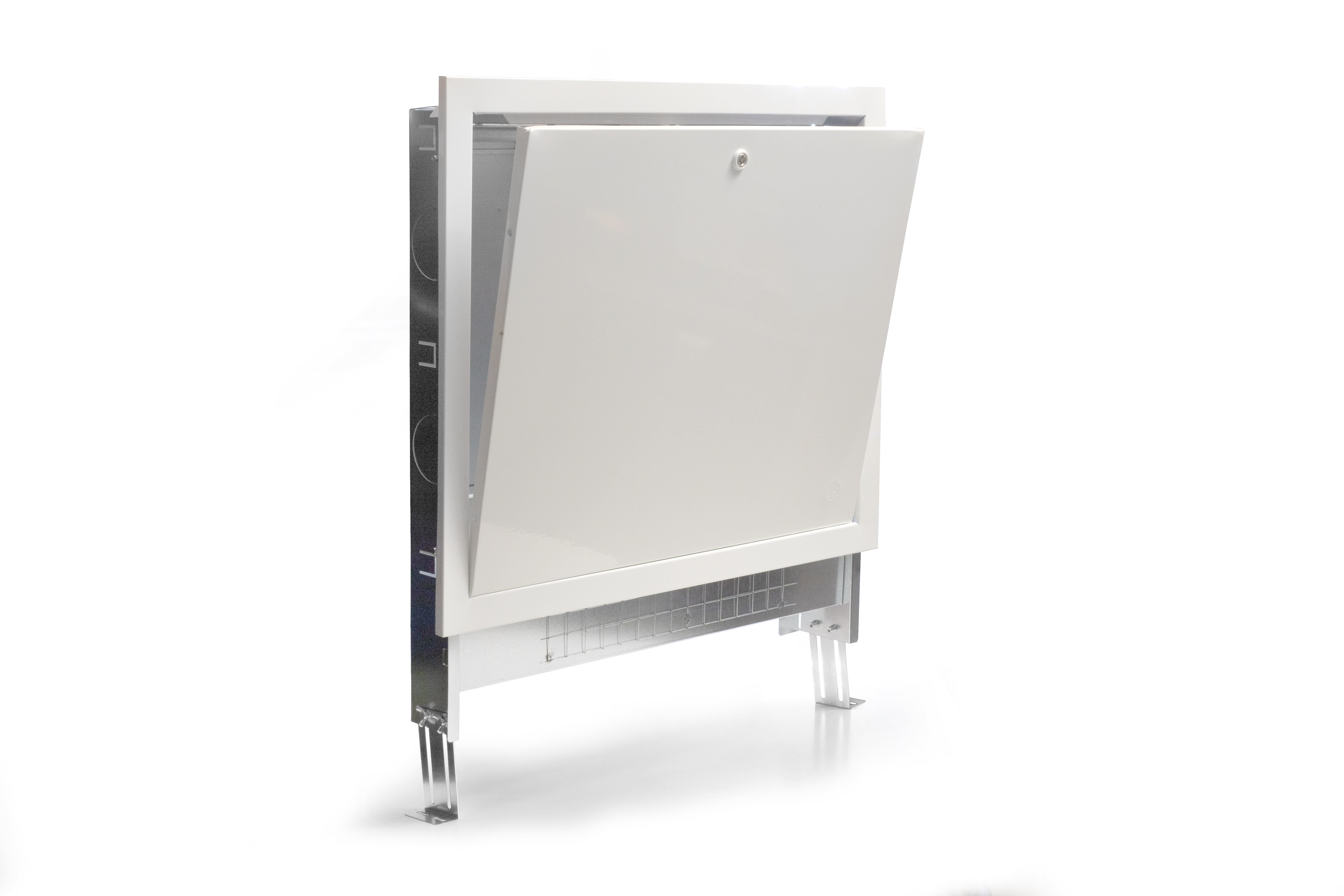

Caixa metálica
Constituída por:
- moldura e porta em chapa pintada;
- suporte para o pavimento ajustável em altura;
- rede metálica para instalação em paredes em gesso;
- cartão de proteção para obra;
- fechadura.
Usar os suportes R588Z.
No caso dos coletores R553D/F os suportes fornecidos de fábrica deverão ser substituídos pelos R588Z.
Embalagem de baixa espessura, que reduz as dimensões gerais e reduz o risco de esmagamento durante o transporte.
Instalação fácil e rápida.
| Código | Medida |  |
 |
BIM(revit) | CAD(dxf) | Certificação |
|---|---|---|---|---|---|---|
| R500Y221 | 400 x 650÷740 x 85÷130 mm | 1 | 0 | - | - | |
| R500Y222 | 600 x 650÷740 x 85÷130 mm | 1 | 0 | - | - | |
| R500Y223 | 800 x 650÷740 x 85÷130 mm | 1 | 0 | - | - | |
| R500Y224 | 1000 x 650÷740 x 85÷130 mm | 1 | 0 | - | - | |
| R500Y225 | 1200 x 650÷740 x 85÷130 mm | 1 | 0 | - | - |
